無鉛錫膏印刷工藝過程中的常見問題？首先查看錫膏印刷機的參數設定是否正確，PCB的錫膏都印在焊盤上，錫膏的高度是否共同或呈現“梯形”狀，錫膏的邊際不應有圓角或塌成一堆的形狀，在表層貼片安裝的流回電焊焊接中，錫膏用以外表貼片元器件的腳位或接線端子與焊層中間的聯接。在印刷錫膏的環節中，基材放到作業臺子上，機械設備地或真空泵夾持定位，用定位銷或視覺效果來指向。或是金屬絲網或是模板用以錫膏印刷。文中將主要探討好多個重要的錫膏印刷難題，如模板設計方案和印刷加工工藝全過程，下面由佳金源小編為大家介紹一下遇到常見一些問題。

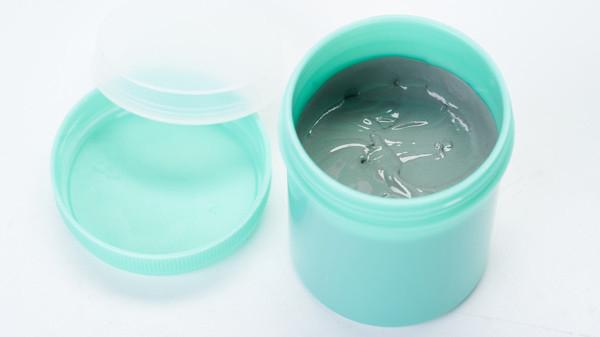

無鉛錫膏 ：
    印刷加工工藝流程與機器設備
    在錫膏印刷全過程中，印刷機有做到所想要的印刷質量的重要。今日可選購到的絲網印刷機分成二種關鍵種類：試驗室與生產制造。每一個種類有進一步的歸類，由于各個企業期待從試驗室與生產制造種類的印刷機獲得不一樣的功能水準。
    在手工制作或全自動印刷機中，錫膏是手工制作地放到模板/金屬絲網上，這時候印刷刮板處在模板的另一端。在全自動印刷機中，錫膏是全自動分派的。在印刷全過程中，印刷刮板向低壓在模板上，使模板底邊觸碰到線路板墻頂。當刮板踏過所浸蝕的全部圖型地區長短時，錫膏根據模板/金屬絲網上的開孔印刷到焊層上。
    在錫膏早已堆積以后，金屬絲網在刮板以后立刻松掉，返回原地不動。這一間距或松掉間距是機械設備設計所定的，大概0.020\'~0.040\'。松掉間距與刮板工作壓力是2個做到優良印刷質量的與設施相關的關鍵自變量。
    要是沒有松掉，這一環節叫觸碰印刷。當應用金屬外殼模板和刮板時，應用觸碰印刷。非觸碰印刷用以軟性的金屬絲網制品。
    刮板種類
    刮板的損壞、工作壓力和強度決策印刷品質，應當細心檢測。對可接收的印刷質量，刮板邊沿應當銳利和平行線。刮板工作壓力低導致忽略和不光滑的邊沿，而刮板工作壓力高或很松的刮板將造成斑片狀的印刷，乃至很有可能毀壞刮板和模板或金屬絲網。過高的負擔也偏向于從輕的開孔中挖到錫膏，造成焊錫絲圓弧不足。普遍有二種刮板種類：硫化橡膠或聚氨酯材料刮板和金屬材料刮板。當應用硫化橡膠刮板時，應用70-90橡膠硬度計強度的刮板。當運用過高的負擔時，滲透到到模板底端的錫膏很有可能導致錫橋，規定經常的底端擦抹。為了更好地避免底端滲入，焊層張口在印刷時需要給予密封性功效。這在于模板開孔壁的表面粗糙度。
    金屬材料刮板也是較常用的。伴隨著更密間隔元器件的應用，金屬材料刮板的使用量在提升。他們由不銹鋼板或紫銅做成，具備平的刀頭樣子，應用的印刷視角為30~45°。一些刮板涂有潤化原材料。由于應用較低的工作壓力，他們不容易從開孔中挖到錫膏，還由于是金屬材料的，他們不象硫化橡膠刮板那般非常容易損壞，因而不用銳利。他們比硫化橡膠刮板成本費貴得多，并有可能造成模板損壞。
    應用不一樣的刮板種類在采用規范部件和密腳元器件的印刷電源電路安裝(PCA)中是有區別的。錫膏量的規定對每一種元器件有較大的不一樣。密間隔元器件規定比規范表層貼片元器件少得多的焊錫絲量。焊層總面積和薄厚操縱錫膏量。
    一些技術工程師應用雙薄厚的模板來對密腳元器件和規范表層貼片焊層使用適度的錫膏總數。其他技術工程師選用一種不一樣的方式 -她們應用不用常常銳利的更經濟實惠的金屬材料刮板。用金屬材料刮板更非常容易避免 錫膏堆積量的轉變，但這些辦法規定改進的模板開孔設計方案來避免 在密間隔焊層上太多的錫膏堆積。這一方式在工業生產上顯得更受大家喜愛，可是，應用雙薄厚印刷的硫化橡膠刮板也都還沒消退。
    模板種類
    關鍵的印刷質量自變量包含模板孔壁的準確度和光滑度。儲存模板總寬與薄厚的合理的縱橫比是至關重要的。強烈推薦的縱橫比為1.5。這對避免 模板堵塞是關鍵。一般，假如縱橫比低于1.5，錫膏會留存在開孔內。除開縱橫比以外，如IPC-7525《模板設計方案手冊》所建議的，還需要有超過0.66的范圍比(焊層總面積除于孔壁總面積)。IPC-7525可做為模板設計方案的一個良好開端。??制做開孔的加工工藝過程管理開孔壁的光滑度和精密度。有三種普遍的制做模板的加工工藝：化學腐蝕、光纖激光切割和加持加工工藝。
    化學腐蝕模板
    金屬材料模板和軟性金屬材料模板是采用2個呈陽性圖型根據從兩邊的有機化學碾磨來蝕刻加工的。在這個環節中，蝕刻加工不但在所想要的豎直角度開展，并且在橫著也是有。這稱為底切-開孔比期待的很大，導致另外的焊錫絲堆積。由于50/50從雙面開展蝕刻加工，其效果是基本上平行線的孔壁，在中間有略微時光沙漏形的下挫。
    由于電蝕刻加工模板孔壁很有可能不光滑，電拋光，一個微蝕刻，是做到光滑孔壁的一個方式 。另一個做到較光滑孔壁的辦法是電鍍鎳層。打磨拋光或光滑的外表對錫膏的施放是好的，但很有可能造成錫膏翻過模板表層而沒有刮板前翻轉。這個問題可利用可選擇性地打磨拋光孔壁而不是全部模板表層來防止。電鍍鎳進一步改進光滑度和印刷特性。但是，它減少了開孔，規定圖型調節
    光纖激光切割模板
    光纖激光切割是另一種減掉加工工藝，但它沒有底切難題。模板立即從Gerber數據信息制做，因而開孔精密度獲得改進。數據信息可按必須 調節以更改規格。更強的過程管理也會改進開孔精密度。光纖激光切割模板的另一個特點是孔壁可成錐型。有機化學蝕刻加工的模板還可以成錐型，假如只從一面浸蝕，可是開孔規格很有可能很大。表面的張口略微比刮板面的大一點的錐型開孔(0.001\'~0.002\'，造成大概2°的視角)，對錫膏釋放出來更非常容易。
    光纖激光切割能夠 制造出小至0.004\'的開孔總寬，精密度做到0.0005\'，因而很適用于超密間隔的元器件印刷。光纖激光切割的模板也會造成不光滑的邊沿，由于在激光切割期內氣化的合金變為金屬材料渣。這將會造成錫膏堵塞。更光滑的孔壁可根據微蝕刻加工來造成。光纖激光切割的模板要是沒有事先對必須 較薄的地區開展化學腐蝕，就不可以做成臺階式多級別模板。激光器一個一個地激光切割每一個開孔，因而模板成本費是要激光切割的開孔總數而定。
    電鑄成形模板

    制做模板的第三種加工工藝是一種加持加工工藝，廣泛地稱為電鑄成形。在這個加工工藝中，鎳堆積在銅制的負極心中以產生開孔。一種感光干膠卷層疊在覆銅板上(大概0.25\'薄厚)。膠卷用紫外線根據有模板圖案設計的擋光膜開展匯聚。歷經顯影液后，在銅制心中造成負極圖案設計，僅有模板開孔維持用光刻技術遮蓋。隨后在光刻技術的周邊根據電鍍鎳產生了模板。在實現所想要的模板薄厚后，把光刻技術從開孔祛除。電鑄成形的鎳箔根據彎折從銅心中分離-一個核心的技術流程。如今箔片準備好裝框，制做模板的其他流程。

  如上所說，有鉛加工具備的焊接性要比無鉛的好，但無鉛加工對環境意識好。想要了解關于SMT貼片中的錫膏其他問題，歡迎伙伴們前來咨詢，深圳市佳金源工業科技有限公司一起來學習成長吧！
